هذه الدائرة لأجل عزل المذبذب عن المرحلة التالية له فهي تستعمل متسعة صغيرة لاجل الربط مع المذبذب وهذا يقلل تأثير الدائرة على المذبذب كما ان مقاومة تحييز الترانزستر كبيرة 1 ميكا اوم .
استخدمت المحولة لموائمة مقاومة الاخراج للدائرة كما تم اضافة فلتر بعد الدائرة لاجل تصفة اضافية للدائرة.
This circuit is an isolation stage for the crystal oscillator. It is use a small coupling capacitor to reduce the effect of this stage on the oscillator circuit .T1 is for output impedance matching .and finally the filter for more signal shaping .

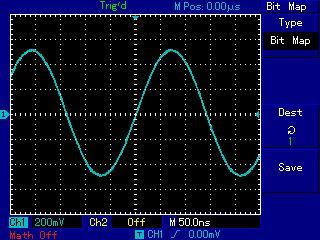

اشارة الخروج
Output signal
المذبذب مع مرحلة العزل
the oscillator with the buffer stage
signal level at the output and time base
فولتية وزمن الموجة الخارجة
